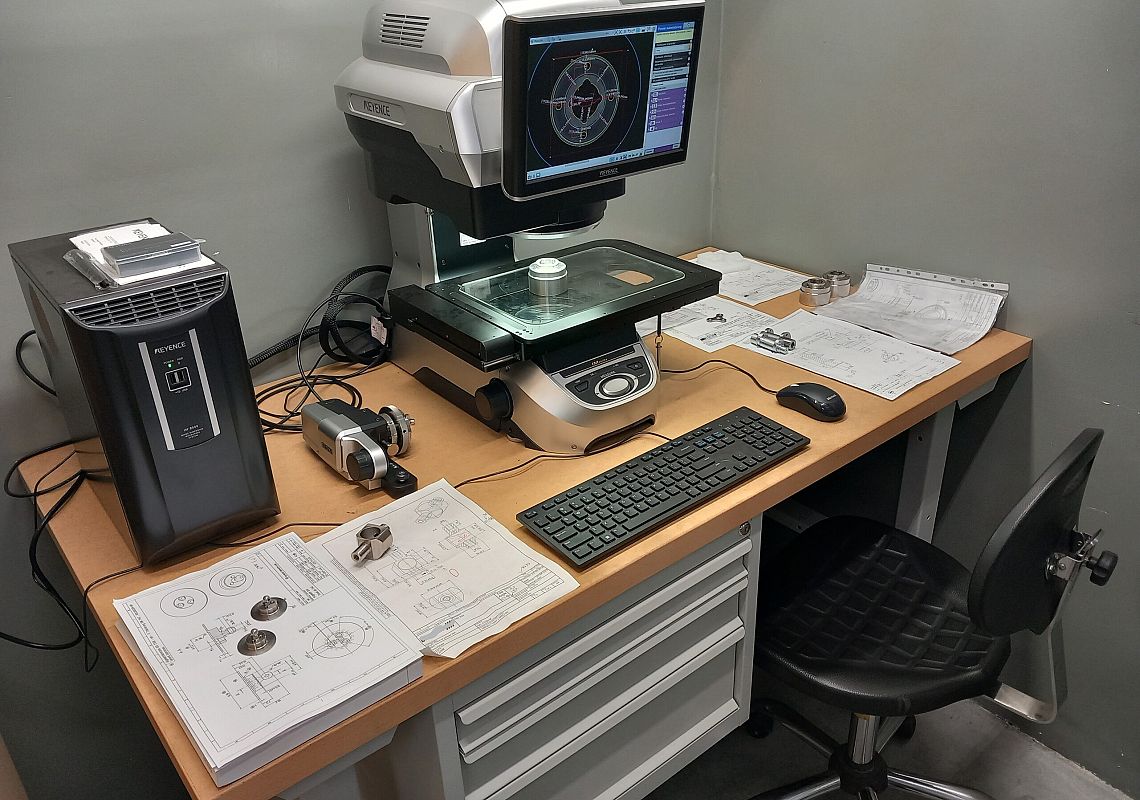

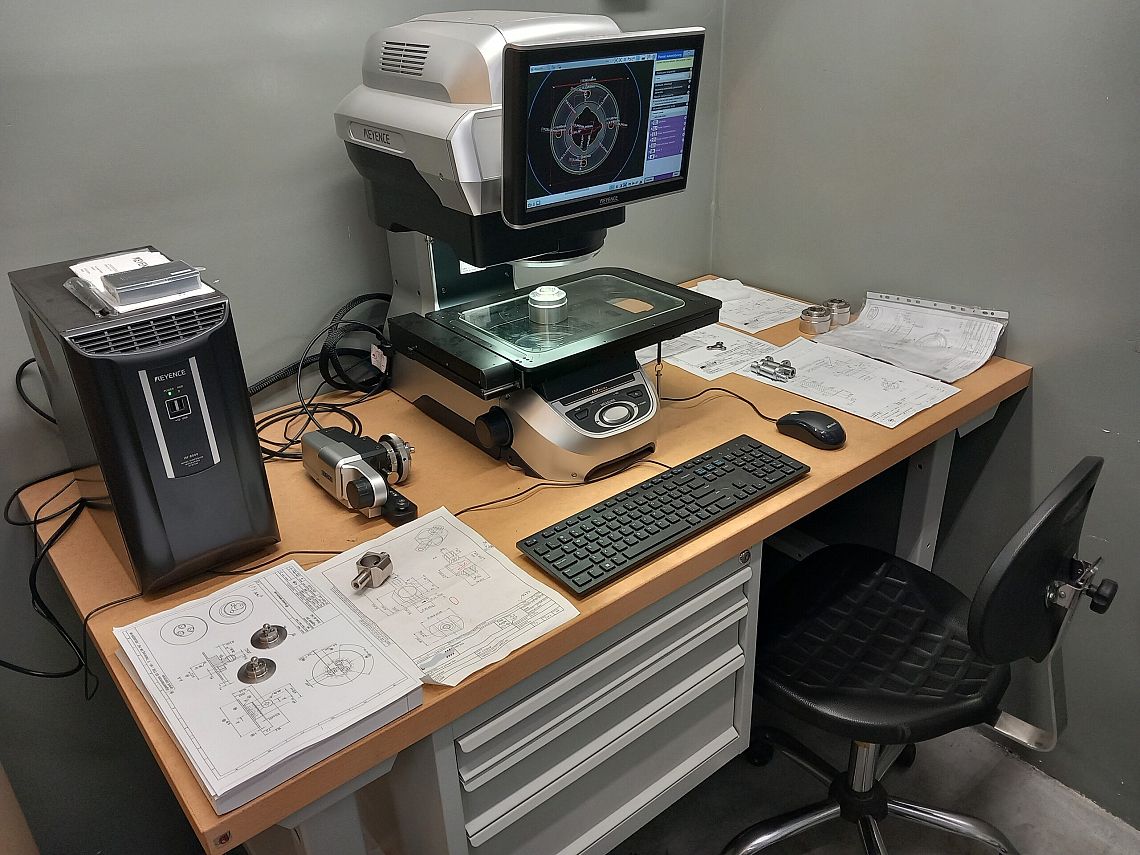

Cyfrowy projektor pomiarowy
Keyence IM-8000
Cyfrowy projektor pomiarowy z serii IM-8000 może rejestrować obrazy w wysokiej rozdzielczości. Czujnik CMOS o rozdzielczości 20 mln pikseli w połączeniu z nowym algorytmem gwarantuje stabilne wykrywanie krawędzi i umożliwia wysoce precyzyjny pomiar nawet 300 punktów w zaledwie kilka sekund. Ponadto nowo opracowana jednostka obrotowa umożliwia obracanie obiektów o różnych rozmiarach i kształtach, utrzymując je w pozycji poziomej i przeprowadzając stabilne pomiary wielu powierzchni w zakresie 360° w ramach jednej operacji.
Dane techniczne - Pole widzenia
Tryb pomiarowy o szerokim polu widzenia : 200 mm × 200 mm (czworobok R50)
Tryb pomiarowy o wysokiej precyzji : 125 mm × 125 mm
Zakres ruchu Z = 75mm

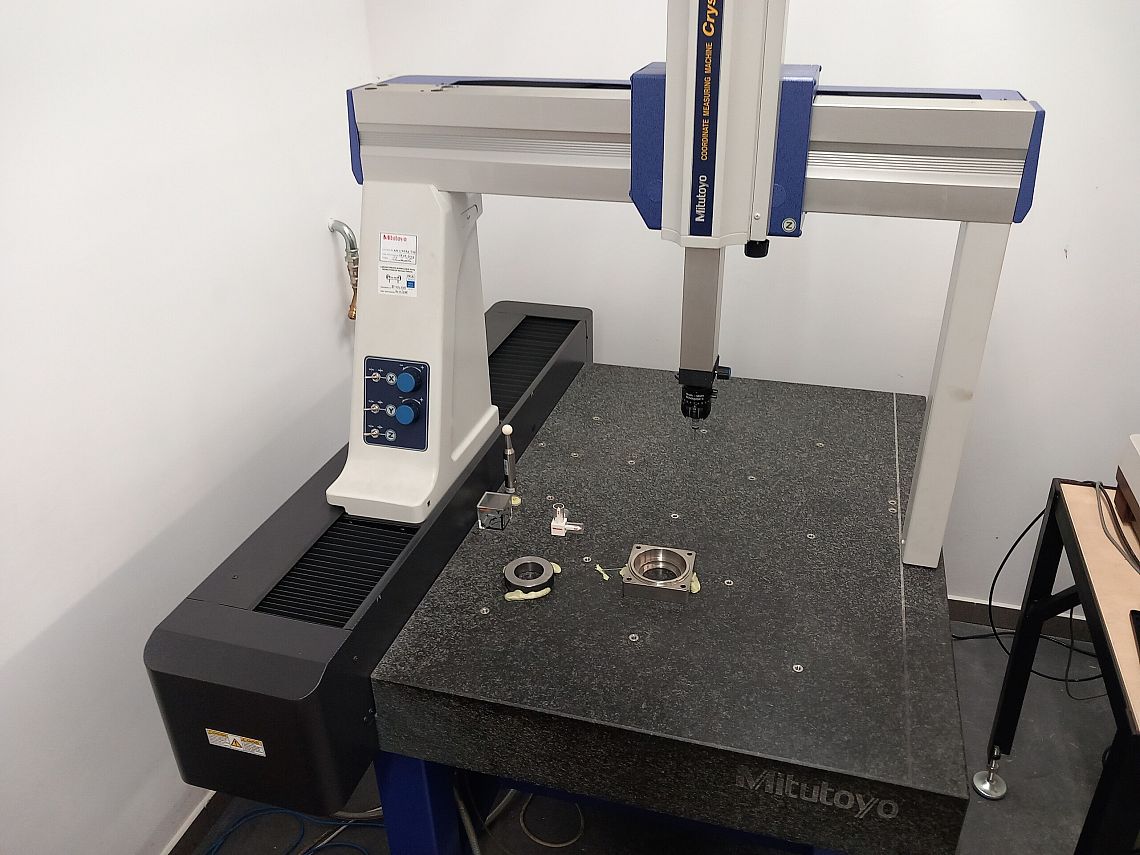

Współrzędnościowa maszyna pomiarowa
Mitutoyo Crysta Plus M574
Specyfikacja techniczna:
Zakres: 500 x 700 x 400 mm
Max waga mierzonego przedmiotu: 180 kg
Dokładność: E0, MPE od: (3+0,4L/100) μm

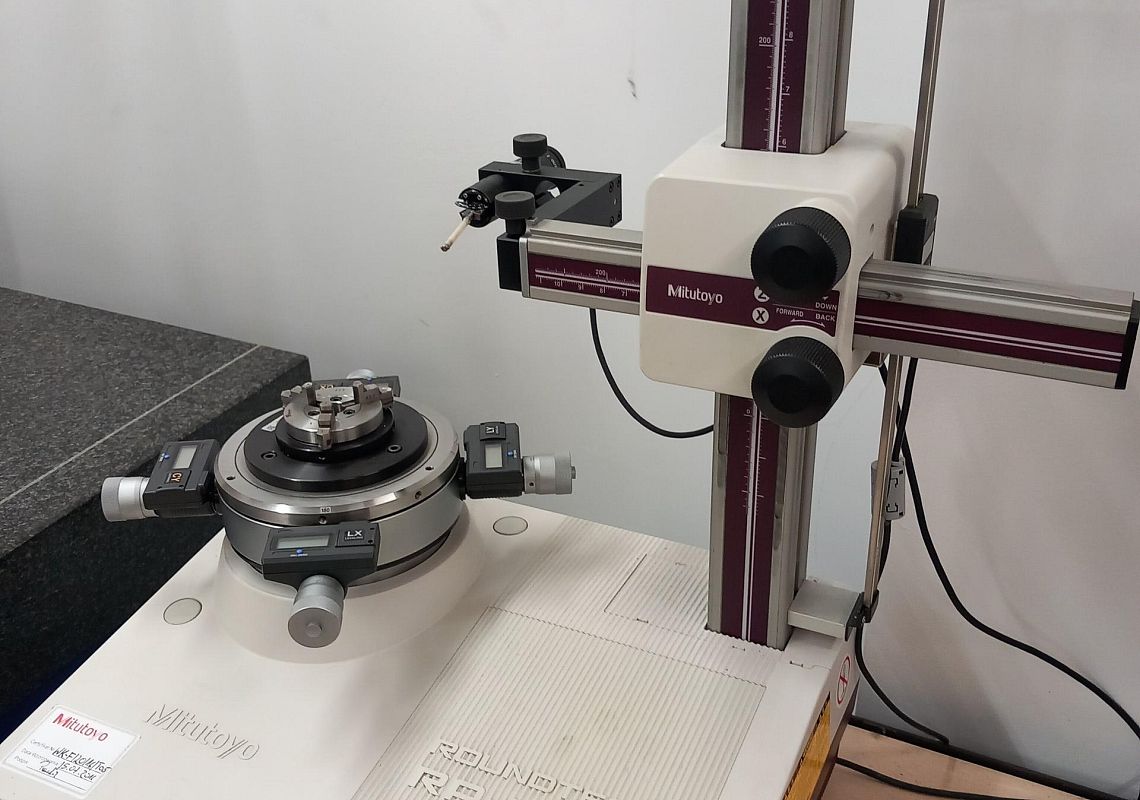

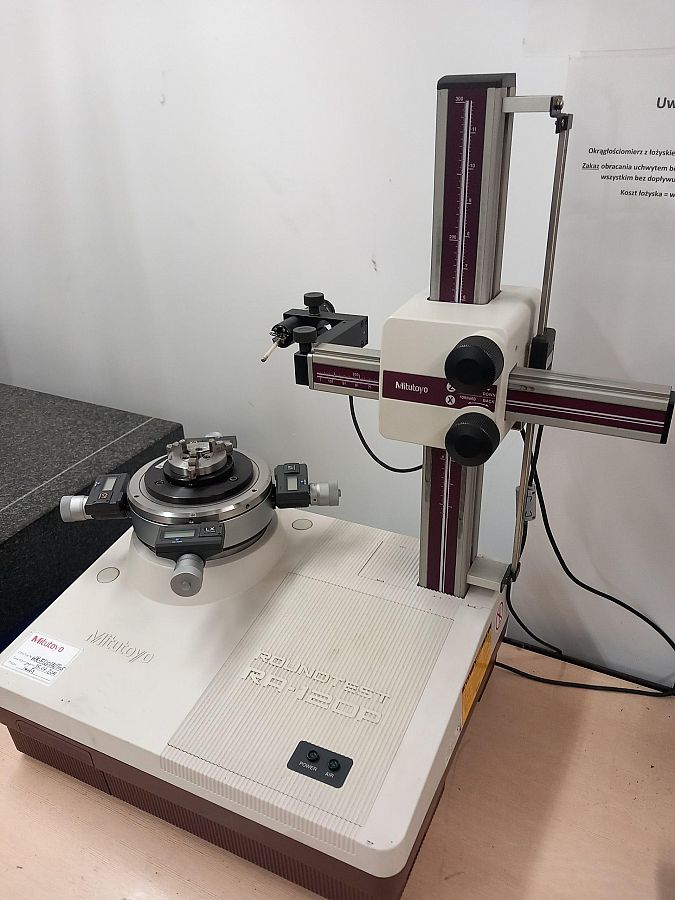

Okrągłościomierz Mitutoyo RA-120P Roundtest
Specyfikacja techniczna:
Zakres: ±1000 µm
Stół obrotowy Dokładność Promieniowa: (0,04+0,0006H)µm
Wysokość pomiaru od powierzchni stołu obrotowego (mm) Osiowa: (0,04+0,0006X)µm
Promieniowa odległość od środka (mm) Maks. Ø pomiaru 100 mm
Maks. Ø przedmiotu 320 mm
Maks. obciążenie stołu 10 kg
Kolumna pionowa Przejazd w pionie 117 mm
Maks. wysokość pomiaru 152 mm
